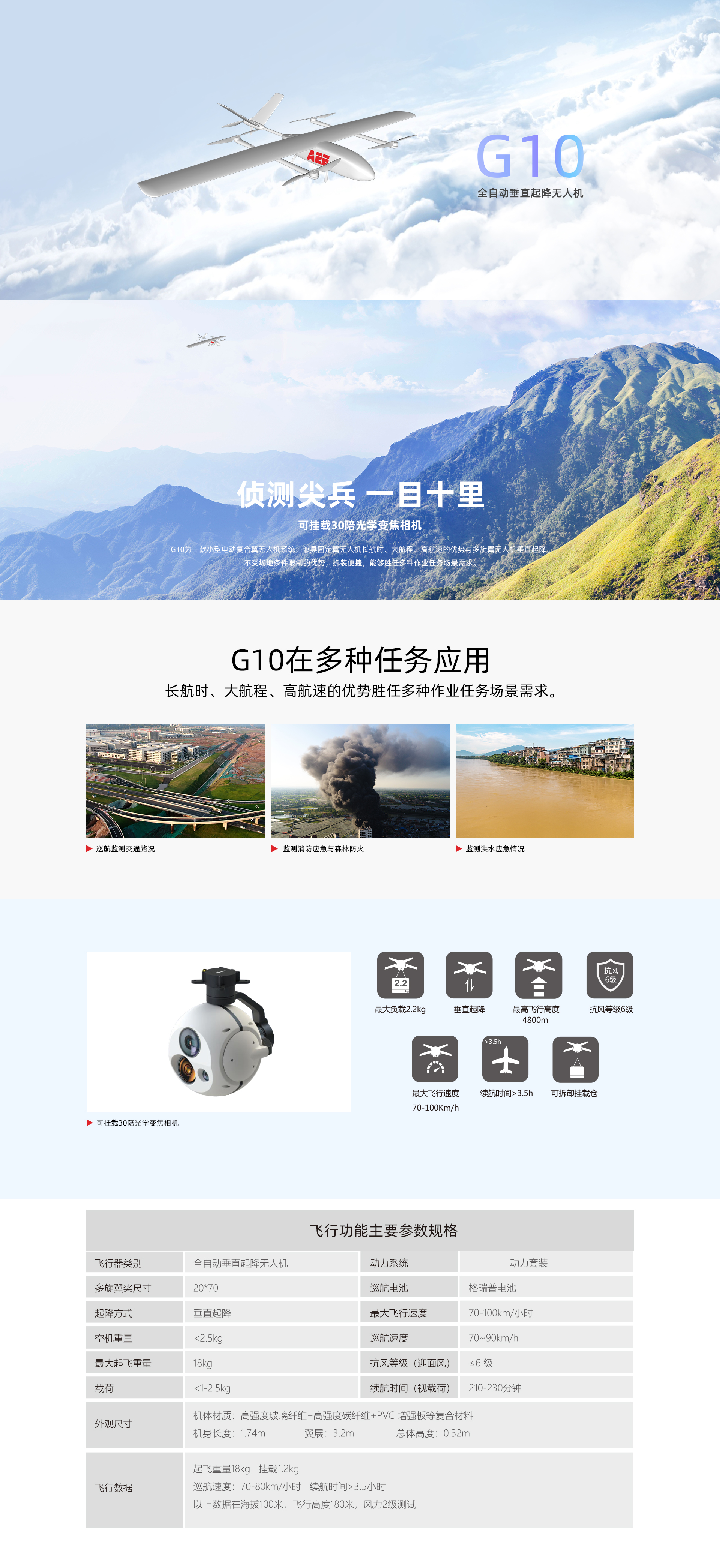

AEE G10 垂直起降固定翼無人機

  G10是首款采用傾轉旋翼技術的無人機機型,結合多旋翼垂直起降和固定翼速度大、航時長的優點,可垂直起降以适應山地、艦船等複雜且狹小地形,有效改善目前多旋翼無人機續航時間短、活動範圍受限的問題。
  G10無人機具有智能全自主飛行能力,可一鍵式自主起飛、自主懸停、自主傾轉、自主飛行、自主降落,操作簡單,用戶使用門檻低。配備光學吊艙,完成空中偵察、目标搜錄、目标跟蹤等任務。
  飛機采用機電一體化設計,機械接口和電氣接口融合,整機拆裝方便,極大縮短展開撤收時間。純電動力系統,安全可靠。

G10傾轉旋翼無人機産品規格參數:

飛行器

最大外形尺寸

1.9mX3.3mX0.55m(機長-翼展-機高)

重量

18kg(含電池、不含光電吊艙和鏈路)

導航燈可目視距離

1km

可配備機載

雙光光電吊艙、高清攝像機、高清數碼相機等

用途

高空拍攝、監控、偵察、勘測,實時傳輸視頻到地面接收設備,并保存高清錄像。

飛行器性能

飛行模式

全自主模式

定位系統

GPS、加速度計、陀螺儀、磁力計、氣壓計

動力類型

電動

最大航程

135km

最大續航時間

2小時

最大控制半徑

50km(地面站控制)

懸停精度

水平:≤±0.5m;高度:≤±0.1m(可安全飛行狀态)

最大飛行速度

180km/h

巡航速度

72km/h

最大飛行海拔高度

5000m

最大可承受風速

巡航抗風6級,起降抗側風4

最大載荷

5kg

最大起飛重量

22kg

機身材料

全碳纖機身

飛行器工作、存儲環境

工作溫度

-15℃~+50

工作濕度

0%~95%RH

存儲溫度

-40℃~+60

電池

名稱

锂聚合物電池

容量

12S電池,27500mAh

電壓

44.4V

其他

飛控帶電壓監測功能,報警電壓可調,低壓保護模式可調。

遙控器特性

名稱

遙控器(選配)

功能

1、通過遙杆裝置控制飛行器的飛行姿态、航向;
2
、通過開關、按鍵對飛行器飛控模式等進行控制。

工作頻率

2.4GHZ

信号有效距離

1km(開闊室外無幹擾)

供電方式

锂電池,可循環充電,2000mAh7.4V

運行時間

4小時

地面控制站

名稱

D06地面控制站

地面控制站供電系統

輸入電壓:100-240VAC  50/60HZ

輸出電壓:DC +18V
輸出電流:9.5A

工作頻率

視頻采用580±5MHZ 進行全高清視頻接收

通信采用840±5MHZ 數傳模塊進行收發控制

信号有效距離

50km (開闊室外無幹擾)

屏幕分辨率

1920 X 1080

視頻存儲分辨率

高清1080P

接口類型

USB接口x2HDMI接口x1RJ45網口x1

存儲容量

1TB

規格

15000mAh14.8V

自持時間

5H

重量

18kg

系統支持

支持windows系統
