産品簡介:

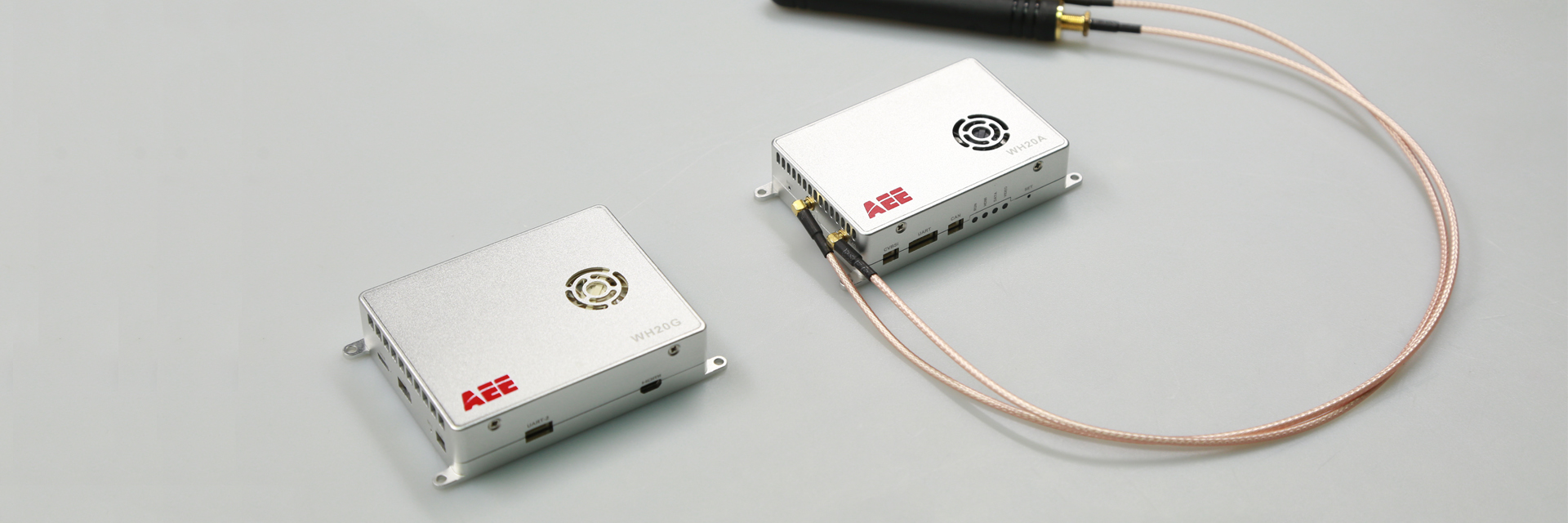

WH20A高清無線圖數傳系統

包括天空端模塊WH20A-A和地面端模塊WH20A-G,

其中天空端可安裝在飛機上,

地面端可安裝在遙控器或地面站上,

天空端和地面端需配套使用。

采用業内領先的H.264/H.265圖像編碼、

COFDM無線通信、無線圖數傳一體化集成方式等技術,

符合工信部無人機頻段要求,

具有傳輸距離遠,畫面清晰,低延時,接口豐富,集成度高等特點。

圖傳采用1.4GHz頻段,數傳采用840MHz頻段,具備跳頻功能。

圖傳支持1080p60Hz高清圖像傳輸,支持AES128視頻加密。

産品主要特性:

1.圖傳+數傳一體化集成方式
2.支持高清視頻廣播發射功能
3.圖傳具備頻點設置及視頻加密功能,數傳具備跳頻功能
4.圖傳具備H.264/H.265圖像編碼功能
5.數傳支持兩個地面端用戶同時接入功能

應用範圍:
廣泛應用于警用無人機、航測無人機、航拍無人機、農用無人機等設備,爲執法偵查、電力巡檢、測量測繪、救災搶險、森林防火、農業植保、廣電轉播/直播、野外作業偵察、三防應急通訊、影視航拍等提供實時圖像傳輸。

·  集成模式圖傳+數傳一體化,集成編碼器+解碼器

·  工作頻段符合工信部無人機頻段要求,圖傳1.4GHzCOFDM調制,數傳840MHzGFSK技術

·  發射功率圖傳26.5dBm(約500mW),數傳29dBm(約800mW)

·  靈敏度圖傳-98dBm@QPSK,數傳-100dBm@GFSK

·  傳輸距離10 km(面闆定向天線),7km(鋼絲天線)(空曠無幹擾)

·  高清圖像1080p60高清圖像,畫面清晰細膩

·  圖傳延時300ms

·  支持接口支持MicroHDMI/CVBS/網口/USB口/UART/CAN接口視頻輸入與輸出

WH20A高清圖傳視頻介紹

發布時間:2019-04-11
